[求助]液压原理图求助

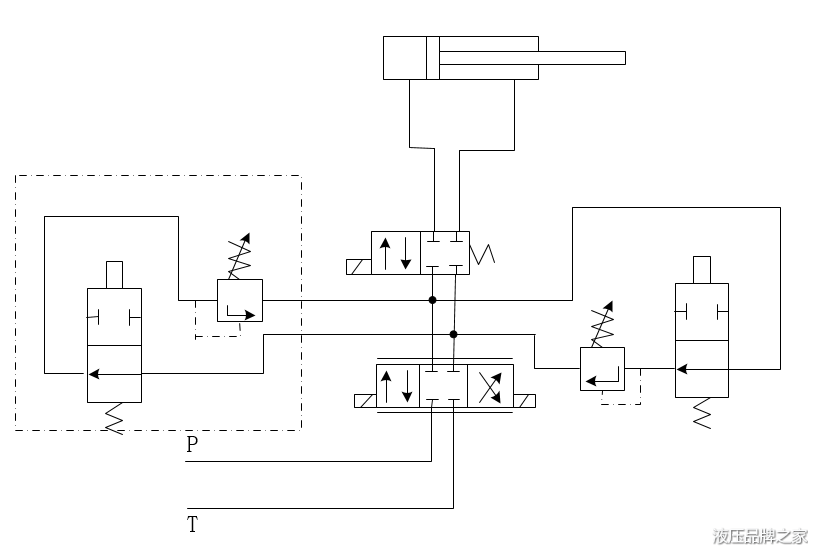

这是系统照搬下来的一部分原理图，图中虚线框起来的部分应该是一个组合阀，目测这部分实现的功能是当油缸运动时节省系统的流量。但具体的工作原理不是很清楚，还请大神指点，非常感谢！


看原理应该是个电磁溢流阀吧？

目前来看还没有确切的解释，给的液压图里应该少画了元件

你这个液压工作环境温度很高吗

Vivan：你这个液压工作环境温度很高吗回到原帖

工作环境在工厂车间，比室外温度会高一些，最多比室外高3-5度。这个结构和温度有什么关联吗？

限压，压到行程阀起压

赞同5楼的，行程到位后泄压

天刺凉圆：赞同5楼的，行程到位后泄压回到原帖

感谢回复，说的也有道理，只是如果行程到位后泄压，那还得检测出油缸到位，否则那个两位二通的电磁阀又怎么给信号？如果没有油缸到位的信号，两位两通阀常通的话那两位两通阀就是多余的，如果常闭那就没有用了。从这样看，油缸有软限位，要知道油缸是否到极限，那么如果有这个到达极限的信号，就可以直接控制两位四通阀关闭，还要泄压阀和那个两位两通阀有什么用呢？总感觉没那么简单。

onstreetsniper：感谢回复，说的也有道理，只是如果行程到位后泄压，那还得检测出油缸到位，否则那个两位二通的电磁阀又怎么给信号？如果没有油缸到位的信号，两位两通阀常通的话那两位两通阀就是多余的，如果常闭那就没有用了。从这样看，油缸有软限位，要知道油缸是否到极限...回到原帖

这个电磁阀没有线圈，看到了么？只有弹簧，所以电磁阀的动作只能靠机械传动，也就是液压缸通过机械传动给电磁阀动力

有杆腔的液压油能够返回无杆腔，实现液压油的重复利用，减小泵的流量！

限压作用

就两个电磁溢流阀限制压力嘛

这个原理图有点意思，值得琢磨一番
