[供应]STEED世鼎公司SP系列换向比例阀的介绍！

楼主^#

更多发布于：2022-08-26 10:20

由STEED世鼎工程师开发的SP系列换向比例阀，有独立的内部设计，某品牌有专利！并非仿制某品牌！只是为了方便订刀具打阀孔，采用了通用的插孔尺寸而已！亦可设计成其它阀孔尺寸。现有销售型号为HSP08-20S，HSP10S-20S，HSP12-20，HSP08-20SM，HSP10S-20SM（S为带过滤网，M为旋压手调），可以提供很出色的比例阀曲线性能，且质量稳定可靠，全部现货销售，已在国内大批量应用。此系列阀采用的是座阀结构，泄露量极低，最大泄露为250bar时为5滴每分钟。

SV和SP的区别：


下面为SP08-20，上面为SV08-20

SV和SP外观上没有很明显的区别，不做测试根本分不清！

SV为普通开关阀，以SV08-20为例：在不通电的情况下，阀芯关闭，表现为常闭，通电后阀芯瞬间打开，且开到底，再次断电后，在内置弹簧力的反作用下，迅速关闭！

SP为比例换向阀（也成比例节流阀或者比例流量阀），以SP08-20为例：在不通电的情况下，阀芯关闭，表现为常闭，通电后阀芯不打开，需要通过PWM控制或者电位器（PWM控制或者电位器亦称放大器）逐步加大输出电流才能打开阀芯并且控制阀芯的开口度，此时的打开可以控制阀芯的开口度大小，通过控制开口度可以获得需要的额定流量值，此时会产生一个稳定的比值，这就是比例阀名称的由来！再次断电后，在内置弹簧力的反作用下，迅速关闭！值得注意的是SP系列没有附带位置传感器，所以不能准确获得实时的阀芯位置信息，只能通过流量或者动作的变化，大概估算其阀芯位置，这也是此类比例阀价格低廉的原因之一！



SP系列基本工作原理：
断电状态下，1口通2口，2口不能通1口，此时为单向阀功能；
通电且电流持续输出状态下，阀芯被打开，2口通1口，直到阀芯全部打开，此时特别注意1口不能通2口，且此时断电后，阀芯会在弹簧力的作用下归位，请再次特别注意，由于弹簧偏软，电流持续输出的状态下突然进行断电，此时的弹簧无法做到迅速断流而进行保压！
M型为手动旋压调节，可以对阀芯进行微调，断电或者通电都适用！
还有一点比较要注意：SP系列的比例阀所搭配的线圈为普通线圈，无需专用线圈，如果比例阀在使用过程中声音过大，可通过调大PWM控制器中的颤振频率进行调节。

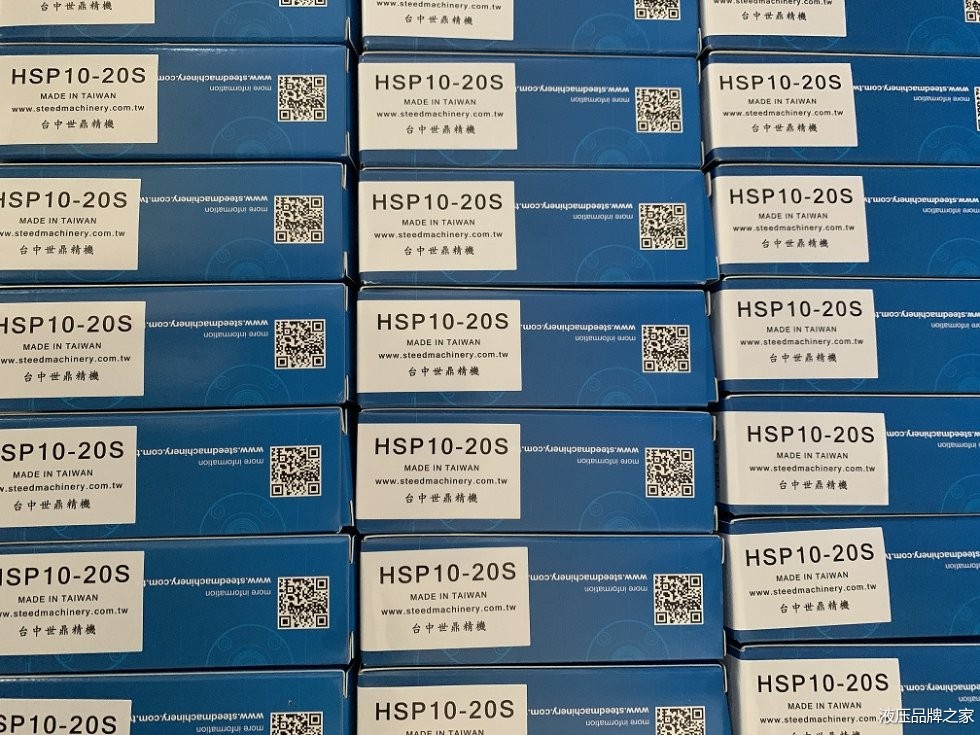

我司出货一般都自带过滤网，也就是S款，过滤为后加装，可拆卸。
如果您有其他问题，可通过公众号中的"联系我们"进行进一步交流。

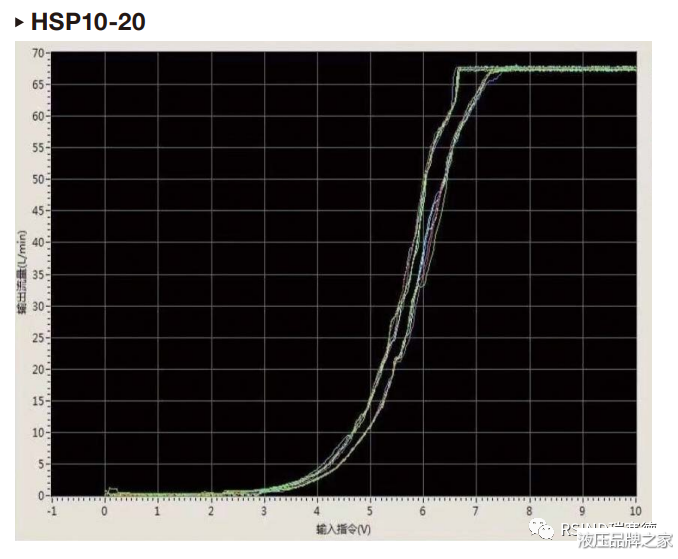

指令与流量曲线图(可供参考！)：
