[原创]SOLIDWORKS 如何进行尺寸优化设计

楼主#
更多 发布于:2024-10-28 15:10
优化,既是在一定条件下寻求使目标最大(小)的决策方案。优化是工程技术,经济管理,科学研究,社会生活中经常遇到的问题。机械行业中优化的主要目的包括:
1.在成本接近的情况下提高产品性能;
2.在满足性能要求的前提下降低成本;
3.轻量化设计。
SOLIDWORKS中的设计算例可以评估和优化设计,为设计找出最优化的方案,可以通过自行调整和更改设计参数,在满足给定条件为前提的情况下,软件将进行多次的计算并在众多结果中找出最优的设计方案,从而提高设计效率。下面就让我们了解一下SOLIDWORKS设计算例是如何实现这些功能的。
在开始进行优化之前,我们先对模型进行静力分析从而确定其应力和挠度的约束范围。




在软件左下角右键创建新设计算例从而对模型进行尺寸优化。



优化分析由三个参数组成:变量,约束和目标。目标也称为优化准则或优化目标,根据目标的数量可分为单目标优化和多目标优化。变量也称为设计变量,定义模型可以改变的尺寸。约束也称为状态变量,定义应力,挠度等的合理变化范围。生成设计算例后在变量视图中我们需要设置变量、约束条件、优化目标,首先通过设计算例中的参数为设计变更指定对应的变量,可以根据需求设置选取范围或设置离散值和带步长范围。点击添加变量后选择对应的关键尺寸添加到参数中,从这里我们也可以看出,在设计算例中进行优化的模型首先需要是参数化模型,这样才能进行尺寸优化。

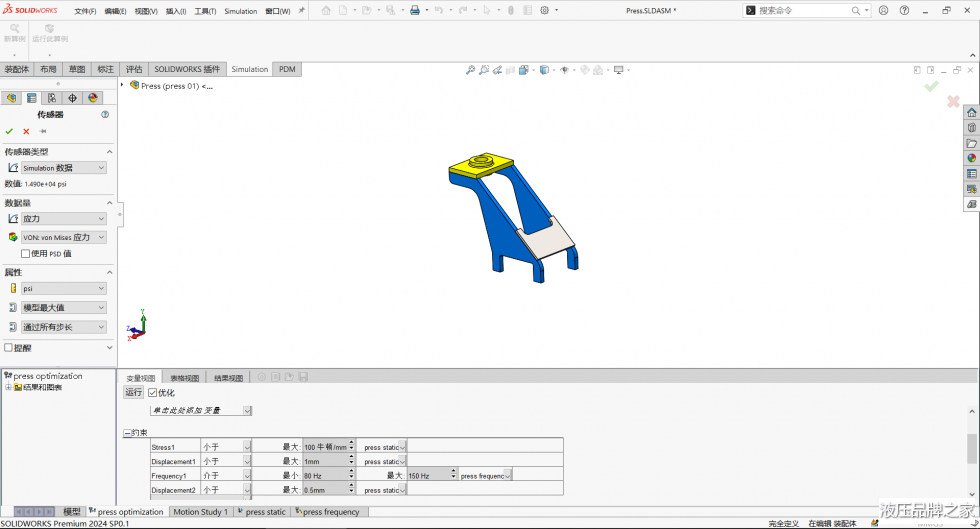

然后是约束条件和优化目标,在这里我们需要增加传感器工具来对模型进行监控,比如通过添加之前静力分析的应力和挠度以及其它分析得到的结果(包括频率等)结果作为模型优化的约束条件,通过添加质量传感器实时获取模型质量属性作为优化目标。

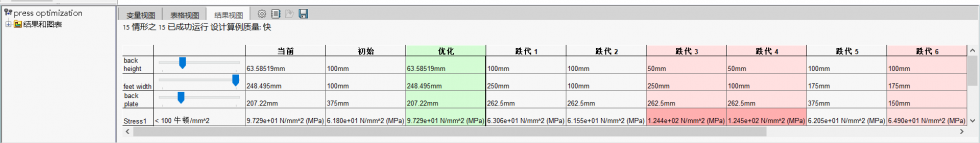

完成设置后运行,算例会自动分析所有可行方案并从中选择满足约束条件的最优解,从而得到最佳设计方案。



以上就是SOLIDWORKS设计算例对模型进行优化设计的方法,通过这一方法我们可以在满足产品需求的情况下提高性能、降低成本或实现轻量化设计。更多的软件功能介绍敬请期待。
