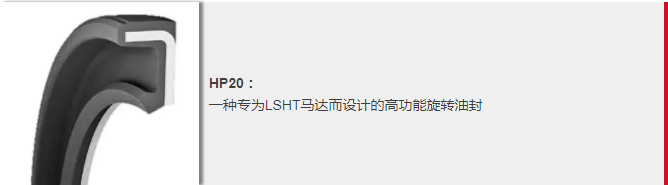

1、HP20旋转油封
特瑞堡密封系统最新开发的HP20旋转油封，是一款可以优化低速/高扭矩液压马达严苛要求的高功能密封件。其采用了创新的结构设计，结合了特瑞堡专利的密封材料，可以在高速下提供更好的性能，并且适应不同的应用工况和液压油，还包含当前的生物降解油。

2、低速/高扭矩马达

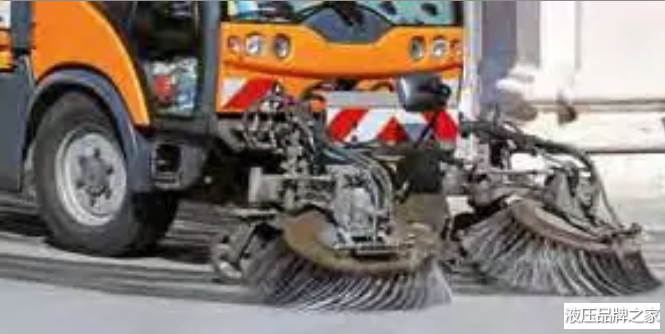

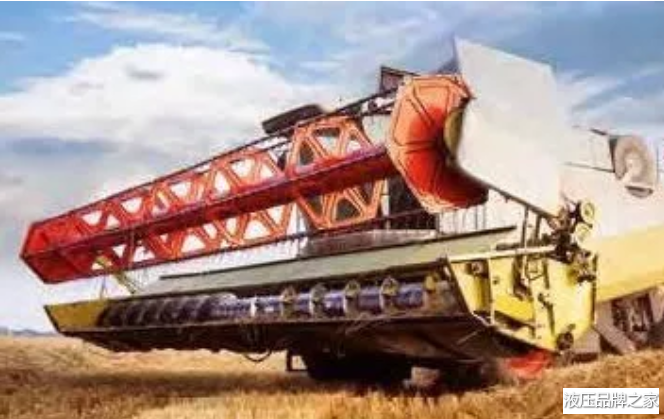

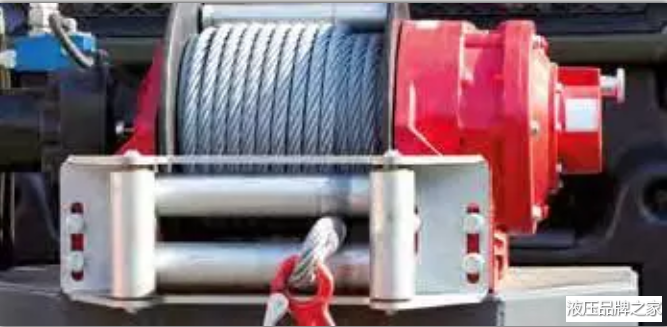

低速/高扭矩（LSHT）液压马达是液压系统中最具成本效益，并且可靠性最强的部件之一。相比高速马达和变速箱减速器，LSHT马达具有更多优势。较小的驱动外壳具有大功率、低噪音和振动的特性，易于转向并且启动平稳。它们通常用于林业、农业、建筑行业、液压泵、绞盘制动器和通用液压应用中。


LSHT马达可以给用户提供大量的动力，因而在缓慢启动时能够轻松地实现转向。但其也因为满足设备的实际应用要求，对旋转油封的性能提出了新的挑战高度。
HP20旋转油封的开发初衷就是为了用于低速/高扭矩（LSHT）液压马达，其拥有改进的性能和延长使用寿命的功能。
HP20的特征和优点
1、金属护圈能够防止高压下密封唇发生挤出；
2、平衡压力的几何形状能够让密封件在轴上保持更稳定接触；
3、护圈超出密封件的部分，接触到与之配合的金属沟槽，提高了散热性；
4、可使用HNBR（标准温度和低温）、FKM和FKM-XploR特瑞堡专利材料进行加工；
5、HNBR材料可以在符合以下标准的矿物油中使用，例如DIN51524-2HLP, ISO11158HM,ISO6743/4L-HM,ISO VG46 – BDS ISO 3448，以及纯度等级为16/13 – ISO4406 – 1999的标准；
6、使用FKM材料加工，可用于生物降解液压油应用中，已经通过兼容性测试；
7、切口式密封唇适用于更高的功能要求。

[p][p]
专家分析[/p][/p]特瑞堡密封系统负责旋转油封的产品总监Filippo Zanett说：“金属护圈不仅能够阻止这些设备在高压下运行时发生唇挤出的现象，而且能延伸出密封件，背面接触到金属沟槽，从而实现更有效地散热。”
产品设计经理Maurizio Massetti说：“我们的产品开发团队改进了密封唇的几何形状，并且结合实际测试操作和理论测试方法，比如有限元分析（FEA），重新设计了几何形状平衡了压力，能够确保密封唇和轴之间发生更好的接触。”

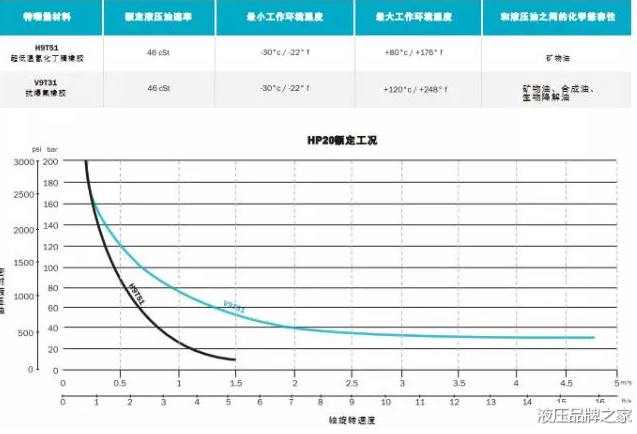

HP20旋转油封技术信息

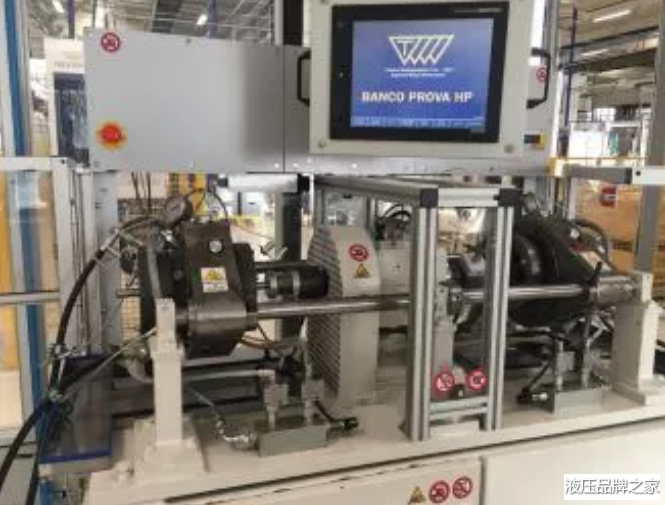

4、HP20旋转油封测试实验台
特瑞堡密封系统为了让客户对我们产品的性能更为信任和满意，专门开发了针对HP20旋转油封的测试平台。配有两头的测试平台可用于两种不同解决方案的对照测试，并能根据客户的要求设定压力、温度和速度，提供有关产品耐磨性和可靠性的信息。该测试台能够进行多达40个步骤的编程，监测多个因素，例如吸收扭矩、轴转速、方向、流体温度、流量和顶部压力，接收所有实时数据进行分析。
特瑞堡希望通过准确地模拟现实世界的应用工况，提供关于产品在整个生命周期中的运行状况。

如果您想了解更多产品和应用信息，请扫描下方微信二维码关注我们，或者直接拨打我们的技术服务热线400-015-5188进行咨询！
